Насосы центробежные секционные вертикальные ЦНСвПосмотреть/скачать описание товара
насосы динамические (многосекционные )
насосы для водного хозяйства и жкх (водоснабжение , циркуляция , питание котлов ), насосы для теплоэнергетики (циркуляция , питание котлов , отвод конденсата )
насосы для воды (чистая , горячая , конденсат )
|
|
|
Насосы центробежные, секционные, вертикальные типа ЦНСв и агрегаты электронасосные на их основе, предназначенные для перекачивания воды и других неагрессивных и негорючих жидкостей с рН = 7...9,2, температурой не более 393 К (120°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм.
Насосы ЦНСв применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.
Насосы (агрегаты) предназначены для работы как в закрытых помещениях, так и вне помещений под навесом, при температуре окружающего воздуха от273 до 323 К (от 0 до +50 °С).
Насосы ЦНСв относятся к изделиям вида 2 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ категории размещения 4 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.
Общие требования безопасности насосов и агрегатов соответствуют ГОСТ Р 52743-2007.
Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.
Насосы и агрегаты предназначены для эксплуатации в районах с сейсмичностью до 8 баллов по шкале MSК-84. При этом механические нагрузки на насос (агрегат) должны соответствовать нагрузкам восьмибальной шкалы сейсмичности при условии установки агрегата на нулевой отметке.

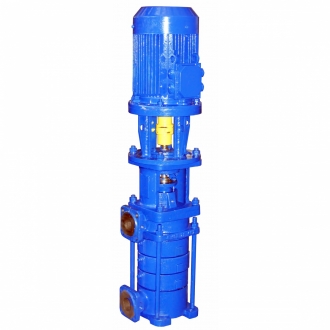

Агрегат состоит из насоса и приводного двигателя, соединенных между собой при помощи упругой муфты.
Насос ЦНСв – центробежный секционный, вертикальный с односторонним расположением рабочих колес.
Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.
Насос состоит из всасывающего и нагнетательного корпусов с установленными между ними секциями.
Секции-диафрагмы со вставленными в них направляющими аппаратами соединяются между собой и со всасывающим и нагнетательным корпусами при помощи стяжных шпилек. Стыки секций уплотняются резиновыми кольцами.
Всасывающий и напорный патрубки расположены горизонтально и в одной плоскости. По желанию заказчика можно разворачивать патрубки относительно друг друга.
Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ12815- 80, исполнение 1. Соединение насоса с двигателем производится посредством фонаря.
Ротор насоса состоит из вала, рабочих колес и втулок. Ротор вращается в двух опорах. Верхней опорой служат радиальный и радиально-упорный подшипники, нижней опорой – подшипник скольжения, установленный в корпусе всасывания. Направление вращения ротора – правое (по часовой стрелке, если смотреть со стороны двигателя) и указано стрелкой, расположенной на кронштейне.
Уплотнение вала – сальниковое.
